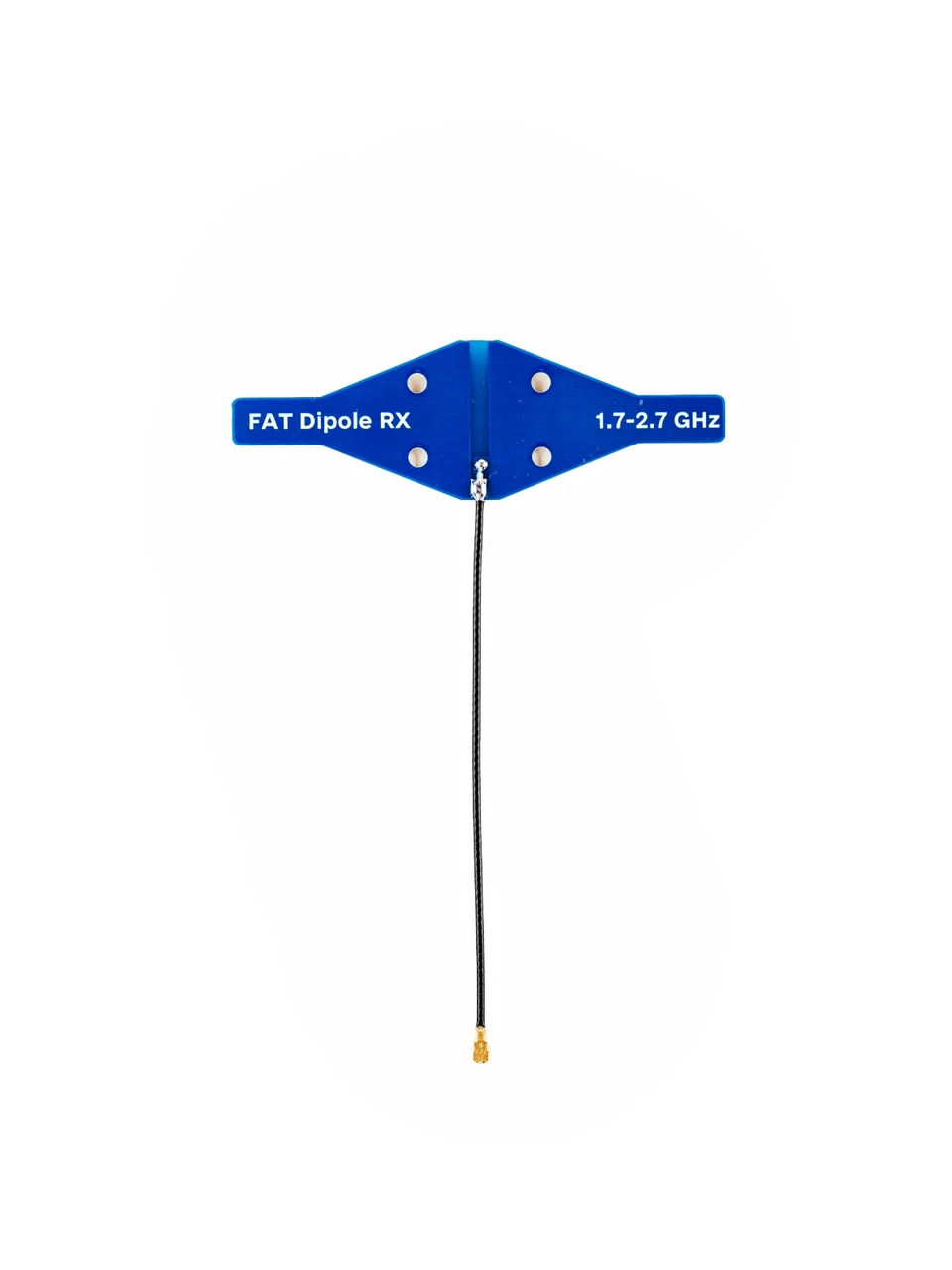

Антена FAT Dipole RX 1.7–2.7 ГГц

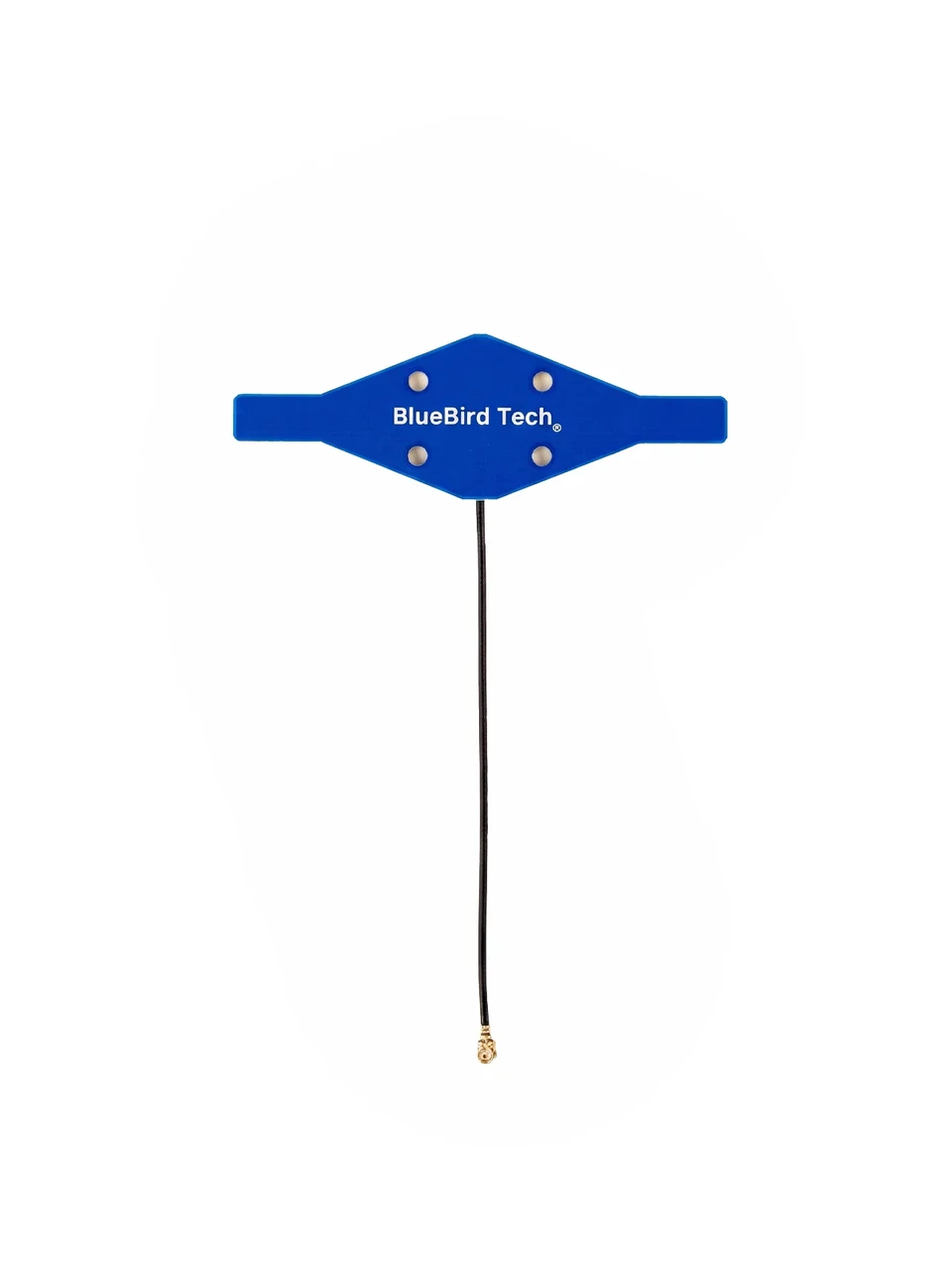

FAT Dipole RX 1.7–2.7 GHz від BlueBird Tech – це широкосмугова приймальна антена дипольного типу, призначена для встановлення на борт FPV-дрона та приймання сигналів каналу керування. Вона працює в діапазоні 1,7–2,7 ГГц і сумісна з бортовими приймачами, розрахованими на відповідні частоти.

Функції антени FAT Dipole RX 1.7–2.7 GHz

• Приймання сигналів каналу керування FPV-дроном у діапазоні 1,7–2,7 ГГц.
• Робота з бортовими приймачами, що підтримують відповідний частотний діапазон.
• Приймання радіосигналу з різних напрямків завдяки всенаправленій діаграмі.
• Підтримання лінійної поляризації для сумісності з антенами передавальної сторони такого самого типу.
• Інтеграція в компактні FPV-платформи завдяки вазі 4 г і плоскій PCB-конструкції.
• Підключення до приймача через роз’єм U.FL / I-PEX MHF I та коаксіальний кабель RF1.13 завдовжки 10 см.

Принцип дії антени FAT Dipole RX 1.7–2.7 GHz

1. Антена встановлюється на борт FPV-платформи та під’єднується до сумісного приймача через роз’єм U.FL / I-PEX MHF I.
2. Під час роботи антена приймає електромагнітні хвилі каналу керування в діапазоні 1,7–2,7 ГГц.
3. Дипольна конструкція формує всенаправлену діаграмну, що забезпечує приймання сигналу з різних напрямків відносно борту.
4. Прийнятий сигнал передається коаксіальним кабелем RF1.13 до бортового приймача.
5. Приймач обробляє сигнал і передає команди системі керування безпілотним літальним апаратом.
